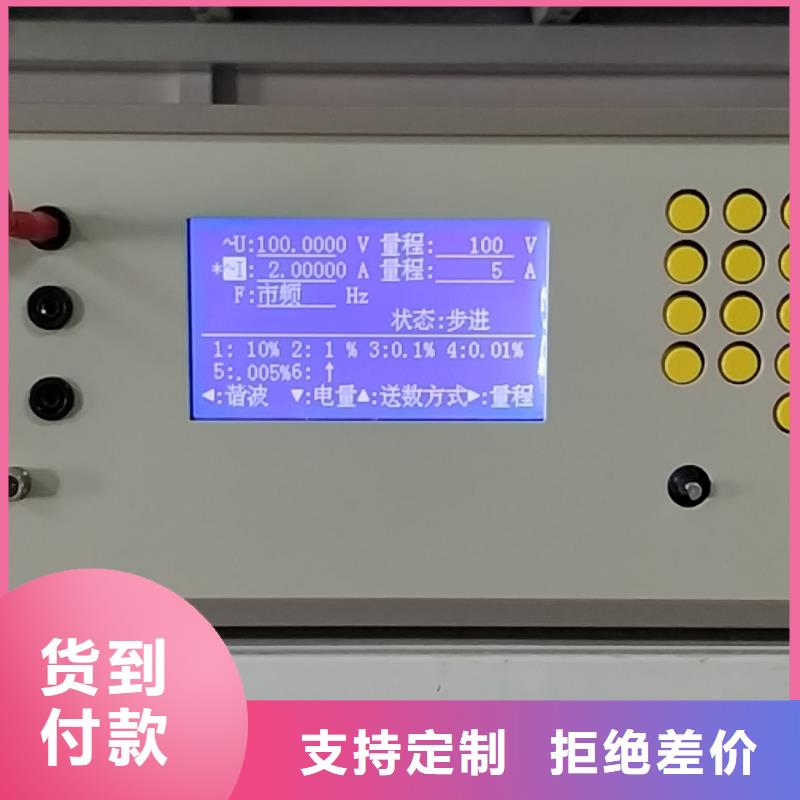

赤峰三相标准功率源 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度”、“电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。输　 　出　 　检 　　测对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。⑶ 对于电压、电流以百分比输入方式送数时，在“手动送数”框输入百分比值后，再按“电压”、“电流”键，则装置自动升起当前电压、电流档位的相应百分比幅度。⑷ 而因数、角度、频率始终以“实际值输入方式”输入。

赤峰三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。

赤峰三相标准功率源 频率表半自动校验在图9中按“5”键，选择仪表类型为频率表，此时屏幕上部显示频率信息输入栏。 把光标切到相应信息栏目，输入数值即可。按“▲”、“▼”键，切到“频率范围”栏时，按“?”键可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等频率范围中选择；“基值”是计算误差时的分母值（设被检频率表的频率范围45～55HZ，基值可能是55-45＝10，也可能是50）；在校验点数栏输入校验点数，完成输入后按“OK”键，显示如图12所示。如果出现错误提示，可重新输入正确参数后再按“OK”键。“?：下降”表示当前处于上升试验状态，按“?”键则变为下降试验状态，上升、下降状态可来回切换。电压值 下降 ? ：存储 图12以45～55Hz频率表，校验点数为11为例，输入上述参数后按“OK”键装置自动进入分格点，频率值输出在差点标准值的0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二点的校验，光标在第二点位置，装置频率值输出在差第二点标准值0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二点误差。依此类推上升完成一个校验点(55Hz) 校验后，装置频率值输出至55.25Hz位置，装置自动进入做下降误差状态，用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个校验点，按“OK”键示此点误差，同时显示变差；然后装置自动进入倒数第二点（即54Hz）的校验，光标在倒数第二点位置，装置频率值输出至54.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

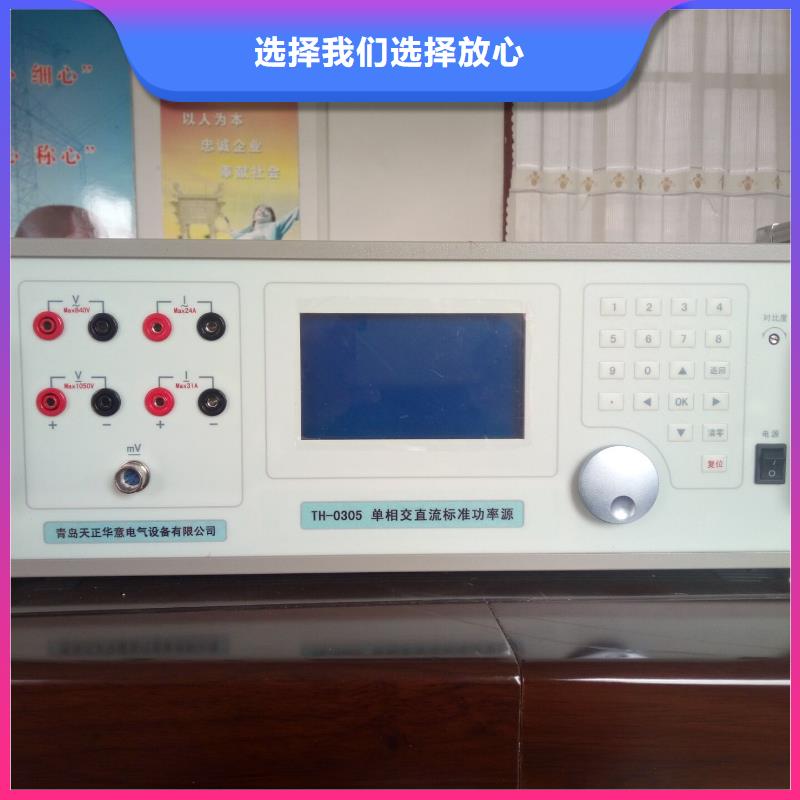

赤峰三相标准功率源 本装置是应市场需求依据电网公司Q/GDW1826-2013《直流电能表检定装置技术规范》、JJG842-1993《直流电能表检定规程》而研制生产的新产品，本装置的输出电压可到800V输出电流可到120A，并能连续长期工作。装置设有USB，可由PC进行操作，工作稳定可靠。显示器采用5.7英寸彩色液晶屏，图表字符显示清晰。2功能及特点2.1装置由直流电压标准源、直流电流标准源组成直流功率源具备校准功能能根据外接标准的示值 修正标准源的输出值。2.2可检直接接入式和外附分流器式直流电能表、直流电压表、直流电流表、直流功率表。2.3可实现直流电能表的全自动和单点手动检定.可校验项目有:基本误差、起动试验、潜动试验、日计时误差。2.4 设有大容量非易失存储器可存储1000块被检表的原始数据以供查询和上传。

赤峰三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动潜动时差在自动方案中可以您根据需要自己选择.数据校验完成后界面会出现 “存储OK”的字样您如果需要存储按“OK”键； 在分流器为“否”时有功率显示 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的满电压0.01％Ib做的在做之前先对黑标升满电压50％Ib对完之后再升满电压0.1％Ib记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min) IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲则起动合格；否则不合格；4、潜动：电压分别加1.1Un 0.8Un在不少于20min时间内电能表不应有脉冲输入。在做之前先对黑标升满电压50％Ib对完之后再分别升1.1 Un和0.8 Un如果在1200s内时间内没有脉冲则潜动合格； 否则不合格。

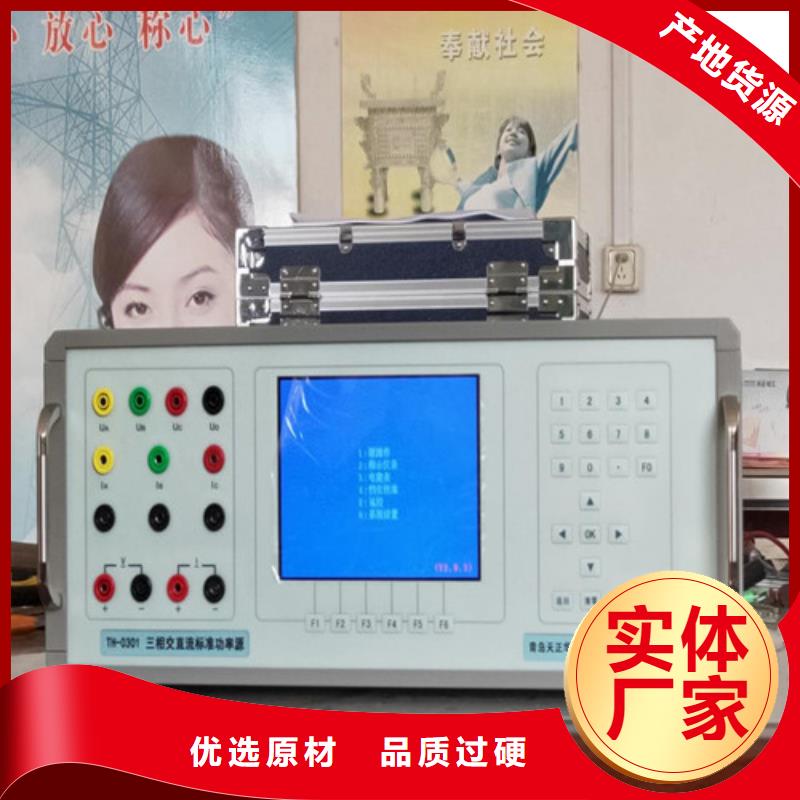

赤峰三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.5A、1A、2.5A、5A、10A、20A　　 输出容量　20VA；3．3 交流电压、电流调节范围 0～130％ FS， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.02％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 输出容量20W；3．15 直流电压、电流调节范围0～120％ FS（1000V量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.02％ FS /60s（峰－峰值）；

赤峰三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动潜动时差在自动方案中可以您根据需要自己选择.数据校验完成后界面会出现 “存储OK”的字样您如果需要存储按“OK”键； 在分流器为“否”时有功率显示 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的满电压0.01％Ib做的在做之前先对黑标升满电压50％Ib对完之后再升满电压0.1％Ib记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min) IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲则起动合格；否则不合格；4、潜动：电压分别加1.1Un 0.8Un在不少于20min时间内电能表不应有脉冲输入。在做之前先对黑标升满电压50％Ib对完之后再分别升1.1 Un和0.8 Un如果在1200s内时间内没有脉冲则潜动合格； 否则不合格。

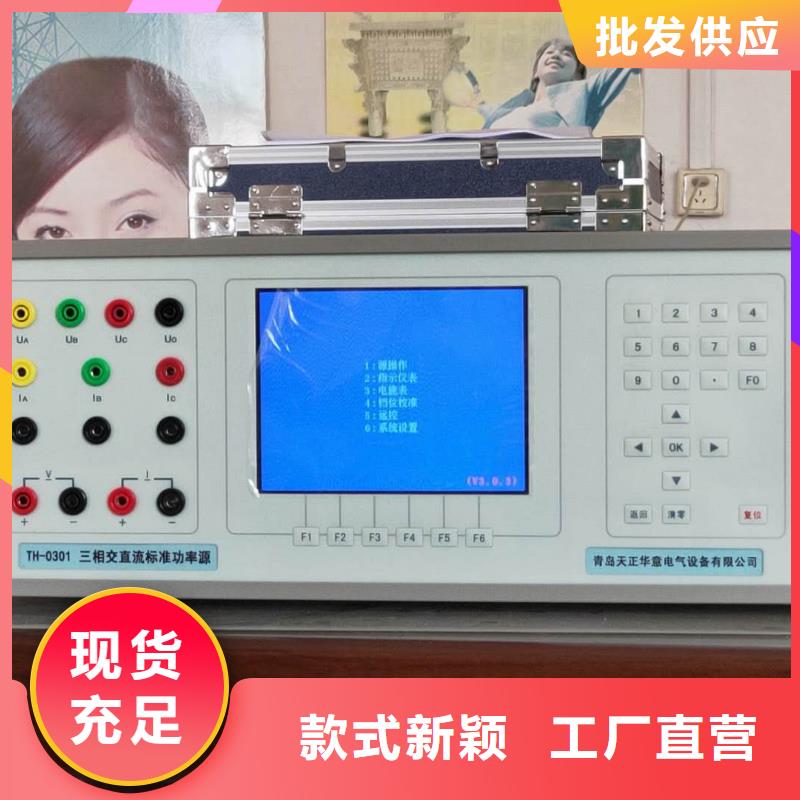

赤峰三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB转RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。
