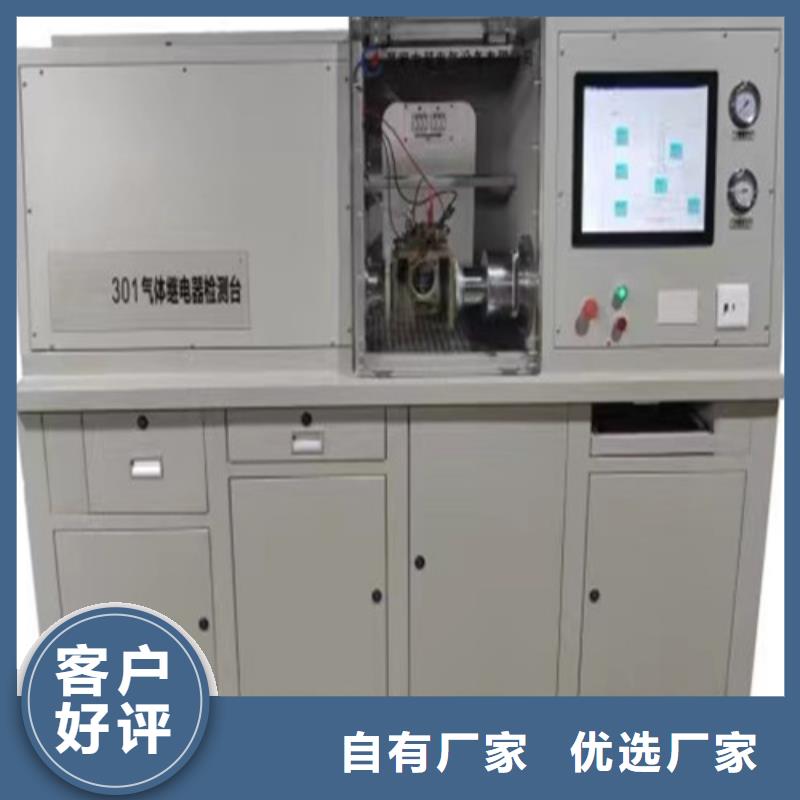

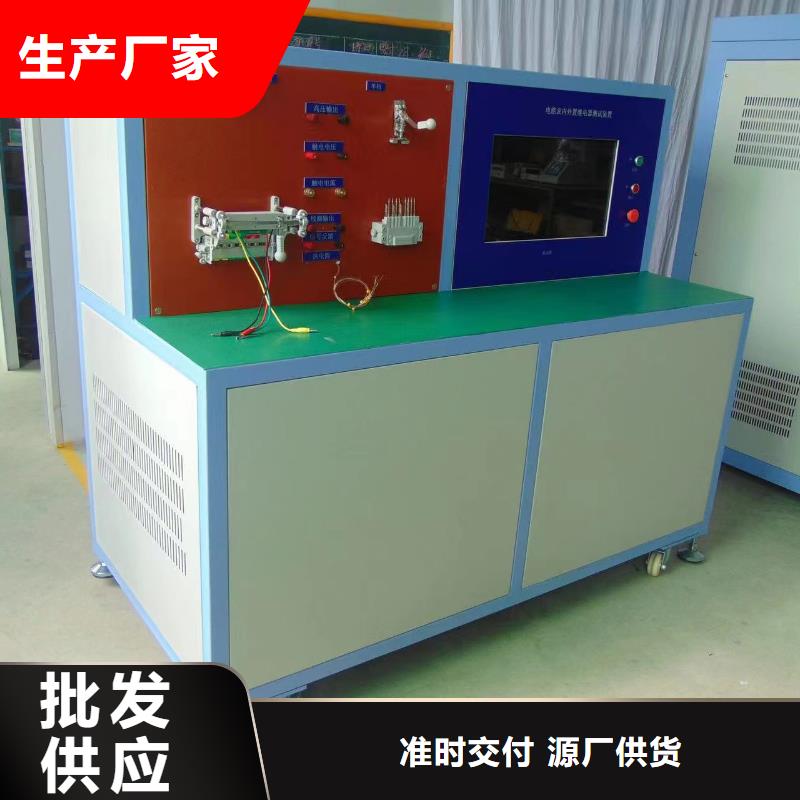

瓦斯继电器校验仪气体保护就是利用反应气体状态的气体继电器（有称瓦斯继电器）来保护变压器内部故障的。在气体保护继电器内，上部一个密封的浮筒，下部是一块金属挡板，两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；当不能则由于本身重量而，其水银接点也是断开的。当变压器内部发生轻微故障时，气体产生度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻气体”；当变压器内部发生严重故障时，则产生强烈的气体气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板客服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重气体”。重气体动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。1）概念轻瓦斯：当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通报警信号。重瓦斯：当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸。

瓦斯继电器校验仪将继电器抽芯按规程检查应完好，绑线、杂物后装复，抽芯后将垫板放在外壳顶上，再将继电器芯子放在垫板上，以便检查调试；将[微机测控箱] 1取出置于校验仪左侧，取出与快速阀的[信号插座] 连接的[信号（释放阀）电缆] 与测控箱面板的测量[信号插口] 连接；取出[传感器、放气阀电缆] 与面板上[传感器插口] 连接，应仔细检查电缆接线必须正确。6.1.1.4. 将其控制箱上的[软管] 与校验仪压力油筒顶部[进气阀] 3连接，将其电源电缆插头与测控箱面板[电源插座] 连接，测控箱与本体保持距离，以免影响油筒旋转。将 [信号插座] 12连接的两个线夹与继电器“跳闸”接线柱连接为两根瓦斯信号线，一根红一根黑。将校验仪旋转至垂直位置，至此准备工作完成。、二、三序号说明：2、主油筒；3、进气阀；5、压力传感器；6、排气阀；；7、球阀；8、气体继电保护校验仪；9、换气胶管；10、换气阀；11、快速阀；12、信号插座；13、闷盖；14、回油筒；15、容积计量装置；16、放油阀；17、油拉接近开关；18、拉杆紧固件；19、定位销；20、支架；21`固定钢板特别注意:电源220v危险，连接时候应该小心。保证在一切的条件下开始实验，在测试完成后暂不使用的条件下应关闭电源，拔掉220v插头。6.1.1.5. 将气体继电器装上瓦斯继电保护校验仪上的要求，是在拉杆上端旋上螺帽，将回油筒组合件法兰插入拉杆上部，放入垫圈、旋上螺帽定位，调整螺帽使上下组件法兰之间的距离应能安装被试继电器，按顺序装上[被试继电器] 注意：油流方向是左到右，瓦斯继电器重瓦斯挡板方向在左边，油流方向应指向回油筒，装配时以管孔中心和法兰盘边缘为基础，将各部件的孔中心组合在一条直线上，并使继电器与油筒相互平直，将两根拉杆的下螺帽松开，上螺帽对称旋紧。注意装配时不能用手握住电气元件、快速阀杆等部件，以免损坏或变形；以及各皮圈应该对准各个要使用的转向头，以保证不漏油和实验的准确性。

瓦斯继电器校验仪 将压力释放阀信号线接至校验装置信号接线柱。测试项目1.开启、关闭压力试验，测试过程如下：1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa,建议标称值设为70KPa,步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa,标称值设为75KPa,步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。5.数据保存：测试完毕，点击“数据保存”，测试结果，在开机界面可以查询。6.数据打印：测试完毕，点击“数据打印”，打印测试结果。设备注意事项：1.新的，未使用的压力释放阀测试是一定要仔细检查，压力释放阀顶部的凸起物是否被绑定，如果被绑定一定要拆开，凸起物是否灵活。2.如压力释放阀损坏，测试压力值超过其额定开启压力值，而压力释放阀不动作，打气泵还在不停打气，压力值在不断升高，有两个地方可以查看，一个是液晶屏上的压力值，一个是压力释放阀旁的指针压力表。这时需要人工干预，一种方法是：将两根信号线短接，让打气泵停止打气，中断测试。另一种方法，直接按停止键，停止测试。检查压力释放阀。3.测试完毕，拆卸压力释放阀时，一定要按“释压”键，把气放完，留心机内当前压力为零时，才能拆卸压力释放阀。六、注意事项请用户严格按照本说明书操作，严禁违规或野蛮操作。1.产品贮存中应注意防潮、防火。2.本说明书中图示及说明可能与实物有细微差别，请以实物为准。3.非本公司维修人员或授权维修人员不得擅自维修！4.未经本公司许可擅自拆机维修，保修自动失效！
