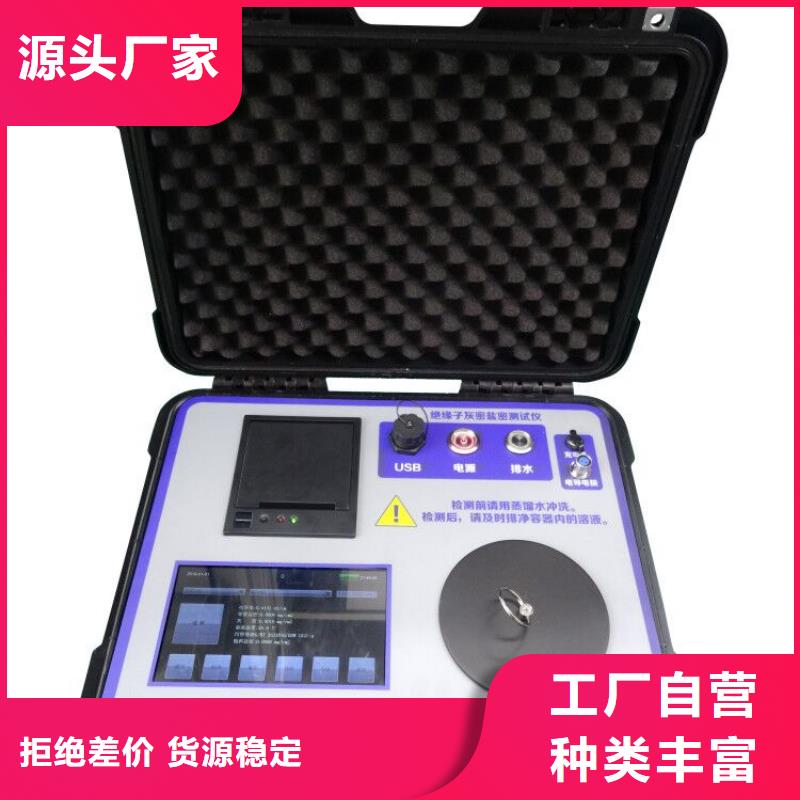

绝缘子盐密度测试仪　设备用于检测电力线路中绝缘子的污秽附着情况，该仪器可一次测量绝缘子盐密度和灰密度，简化了绝缘子污秽检测的流程，非常适合巡检现场和实验室使用。电力线路中绝缘子的污秽程度主要通过盐密度（ESDD）和灰密度的（NSDD）来表征，该仪器同时具备测量盐密度和灰密度的功能。内置了常用溶液体积、绝缘子型号，方便用户直接调用，绝缘子型号与表面积支持用户自定义，增加数据保存功能，可保存十万组测试数据，本机查看数据，支持U盘导出数据，方便用户在计算机上保存，查看。2、功能说明2.1 仪器构成图2.1检测仪各部分组成如图2.1，各部分功能如下：显示屏：该显示屏为触摸显示屏，除显示测量结果等数据外还可通过触摸屏输入参数、操作检测、历史记录查看等功能。打印机：以小票形式打印检测结果，需要自行更换打印纸。检测口：待检测的溶液可通过检测口倒入内部检测容器以便进行测量。排水口：测量完成后用来排出被测溶液，排水前要插入仪器配套的排水管。充电口：使用配套充电器通过充电口给仪器充电。排水键：控制仪器排水功能，当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。电源键：控制仪器总电源，按下仪器开机。USB口：可插入仪器配套U盘进行数据导出或程序升级。

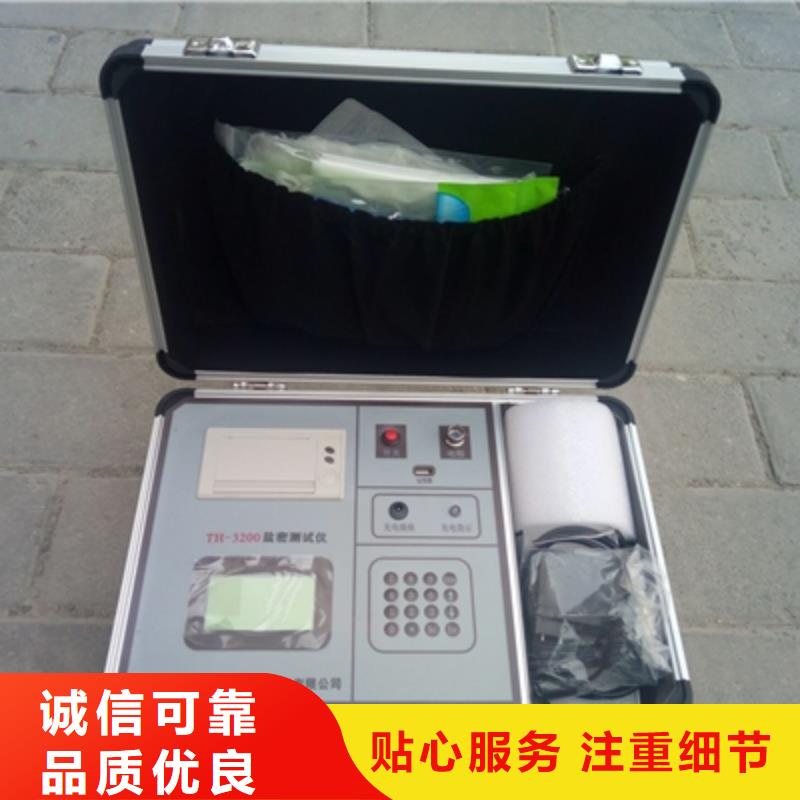

绝缘子盐密度测试仪在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，极易引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱，多次污闪跳闸即有可能带来整个系统的崩溃，造成大面积、多设备的连锁事故。因此，在设计建造电网系统前，应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级，据此选择合适的外绝缘爬电比距；对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备，应当保证每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故，作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径，尽量使污闪事故率降低到可接受的程度，限度降低污闪事故对国民经济的影响。由于绝缘子表面的污秽包含溶性成分和不溶性成分，其中盐密度（常用等值盐密度ESDD衡量）是指绝缘子表面层污秽中的可溶成分与表面积的比值，区别于灰密度（NSDD）。根据电网污秽划分新标准，污秽度中盐密和灰密之间的关系在5—10倍分散，相同等值盐密不同灰密的绝缘子可能处于不同污秽等级，故污秽等级的确认需要等值盐密度和灰密度组合才可确定。我公司根据电力行业防治污闪的要求，结合电网污秽划分等级新标准，根据客户需求设计研发了TH-3200智能电导盐密测试仪，操作简单、功能齐全，得到了行业客户的一致认可。9B1.2 仪器介绍TH-3200智能电导盐密测试仪，也称为直读式等值盐密度测试仪，专为测试智能电导盐密度而设计。系统内置智能电导盐密度计算公式，读数直观。人机交互采用真彩TFT液晶屏，操作简单，所有参数和结果一目了然。仪器自带微型打印机，方便数据保存和对比。提供外部供电和内置电池两种供电方式，方便实验室和野外现场测试。本仪器遵照标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

绝缘子盐密度测试仪注意事项测试时将仪器放置于水平面上避免测试过程中被测溶液洒出。测试完成后即时将被测溶液排出。避免跌落，请勿倒置。、软件使用说明5.1软件安装数据管理软件安装包在配套U盘中（双击安装包进行安装（弹出提示选择默认即可）。安装完成之后电脑桌面会生成标，表面安装成功。数据导入双击打开分析软件，插入存有检测数据的U盘，在应用界面点击“数据”菜单选择“文件夹导入”文件夹导入，在弹出的对话框单击“选择选择存放数据的文件夹然后点击“确定”即可完成数据的导入。图5.3选择文件导入模式与上述操作过程相似，区别在于选择导入文件时必须选择文本文件。数据查看在左侧列表里点击年份、月份或具体某天，右侧数据显示框即对应展示所点击年份、月份或具体某天的所有数据。若要查找某条纪录可在搜索框内输入该条纪录信息，即可进行模糊匹配。5.4数据编辑当需要对数据进行编辑时，点击数据条目后“编辑”按钮在弹出的对话框中进行编辑数据导出本软件可将所选数据导出为Excel表格，导出数据为当前界面所显示数据
