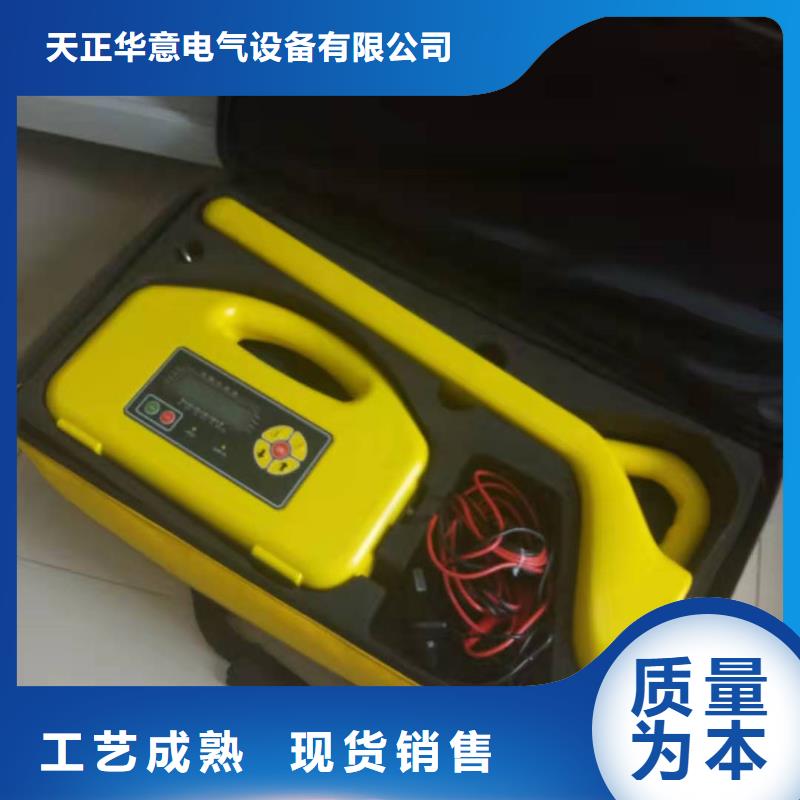

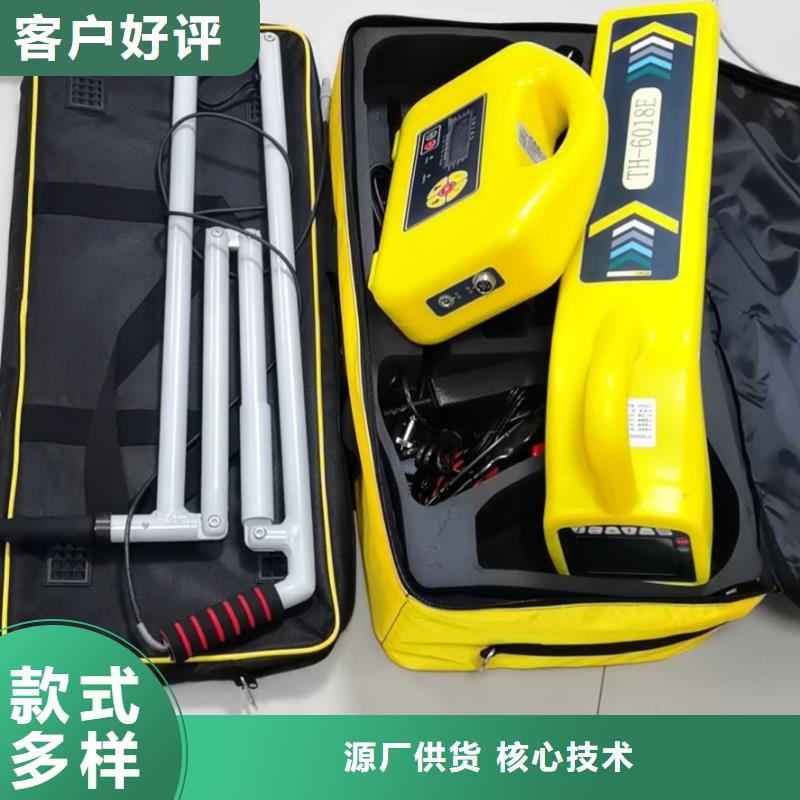

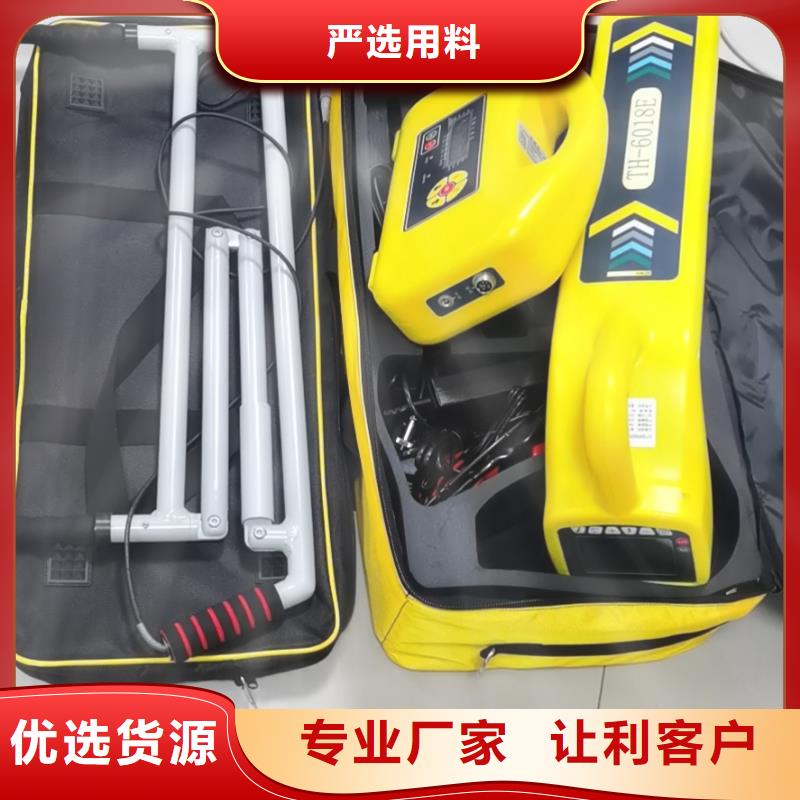

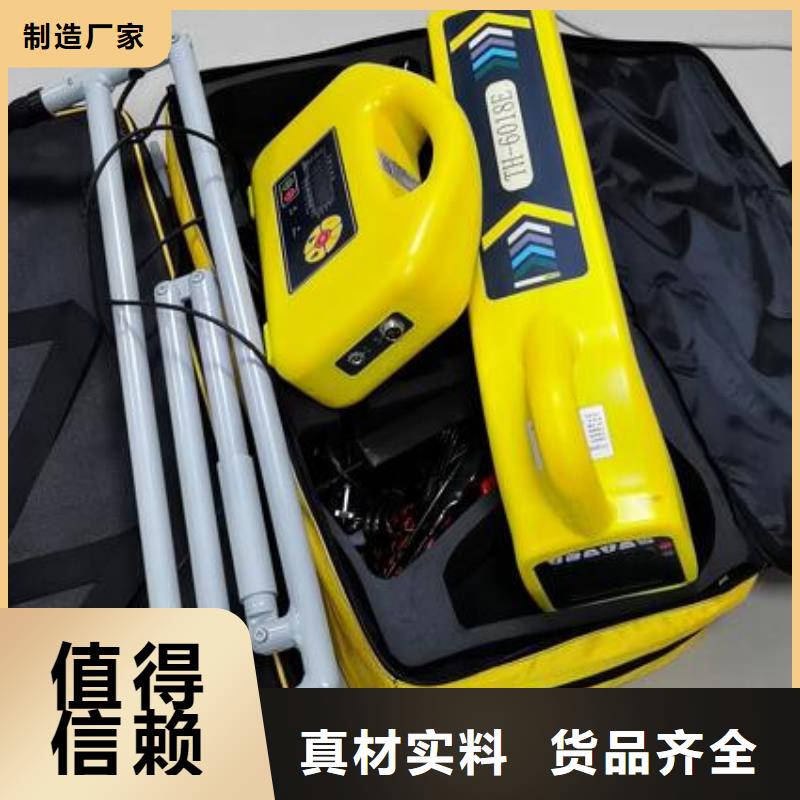

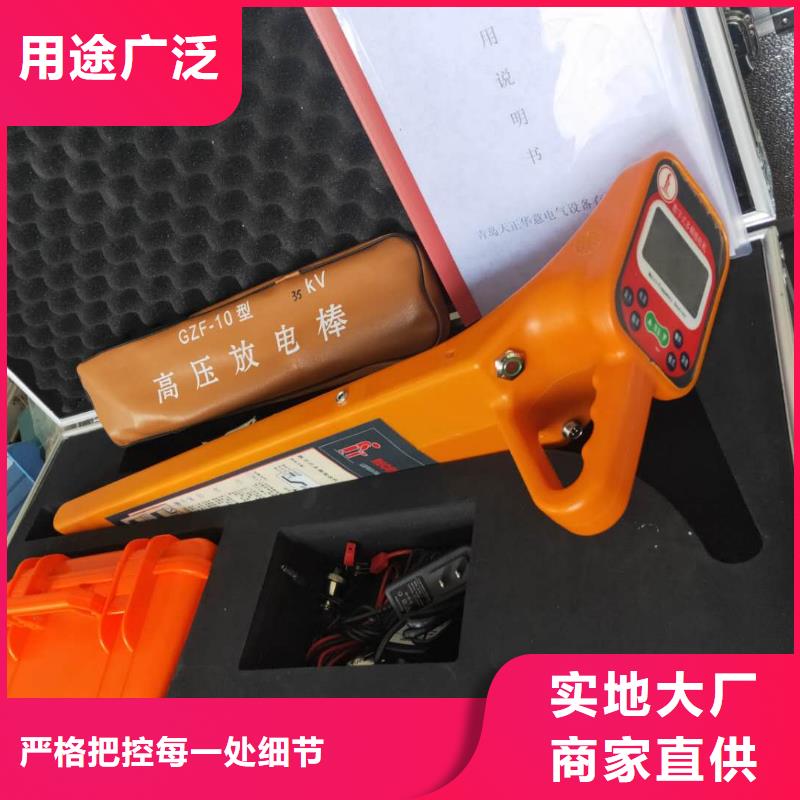

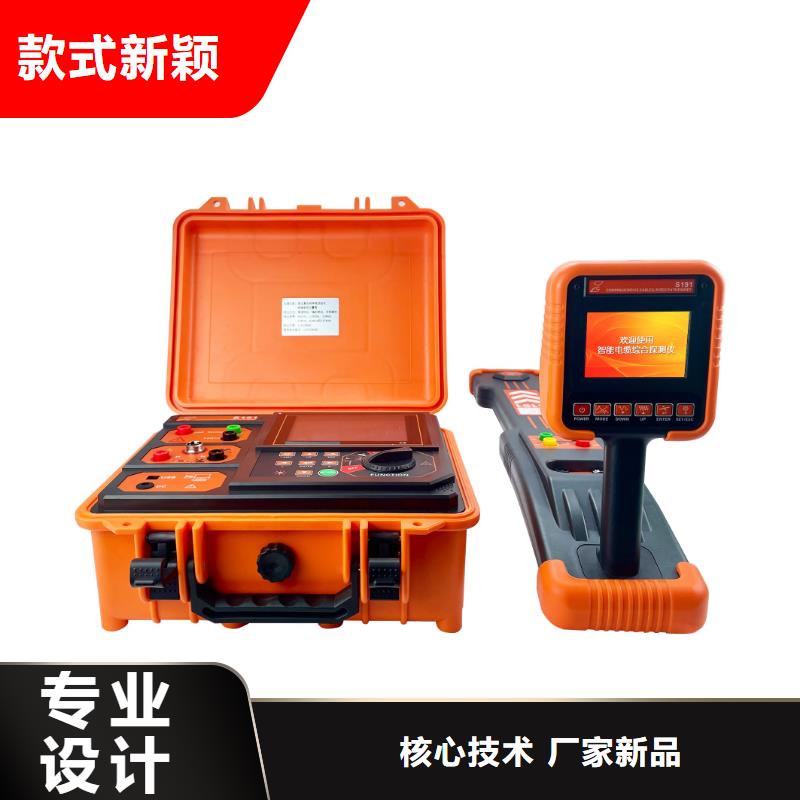

地埋电缆管线探测仪,【天正华意电气设备(海西市分公司)tianzh3611-75】拥有经验8年,技术专业,坚持以客户为中心,从原材料采购到生产工艺,再到终的产品检验,每一步都严格把关,详情拨打电话免费了解更多,联系人:杨经理,地址:平度市平安路2号。

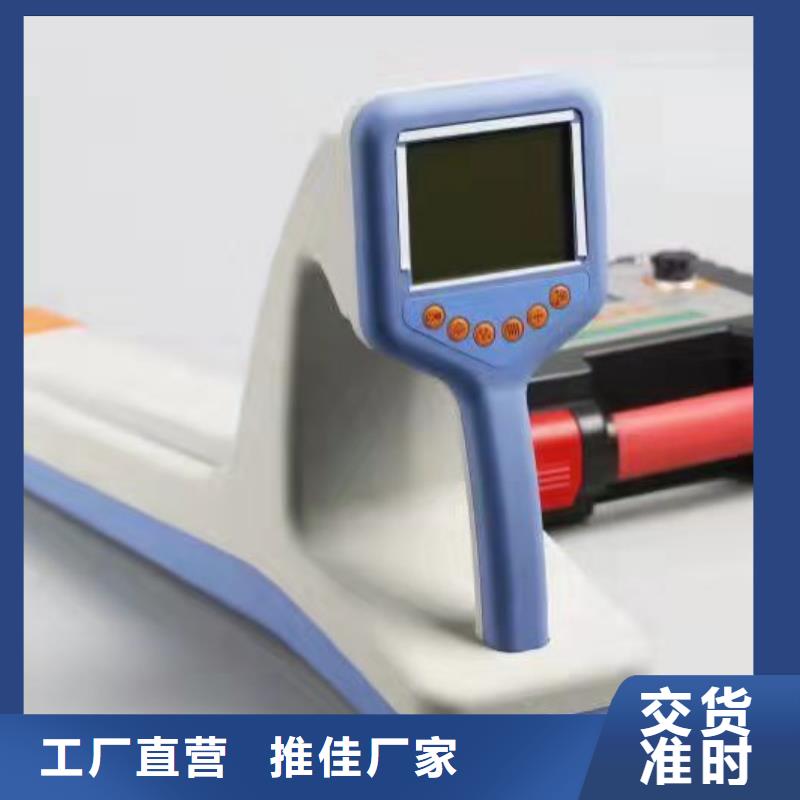

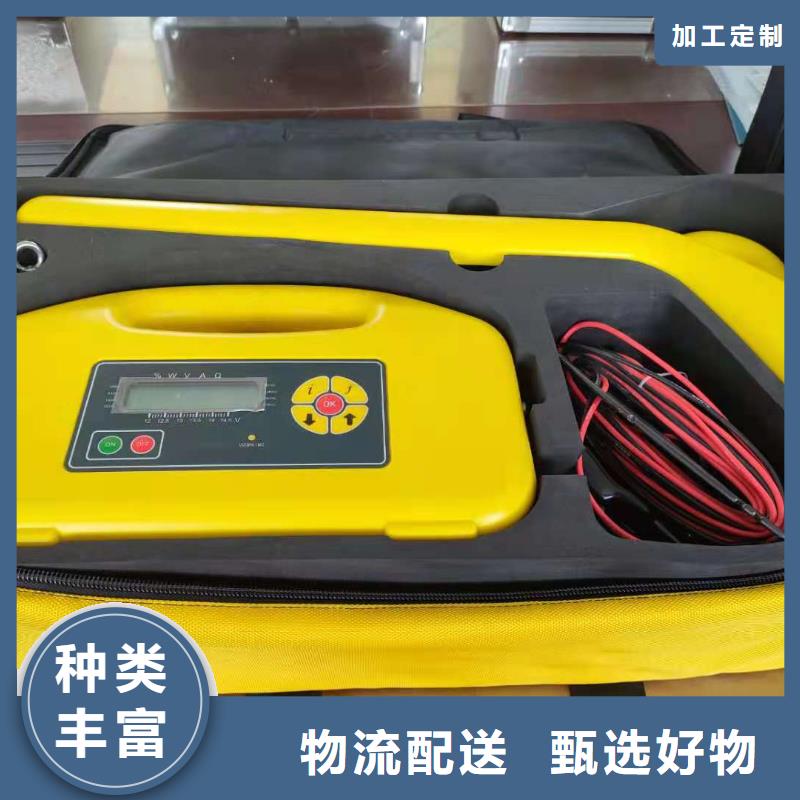

地埋电缆管线探测仪界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件，并工作在直连模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏,屏幕显示如下： 图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号,屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率键 选择发射频率。六种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz、197kHz。开机默认1280 Hz。选择哪种频率并没有标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（8kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz、82kHz或197kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。

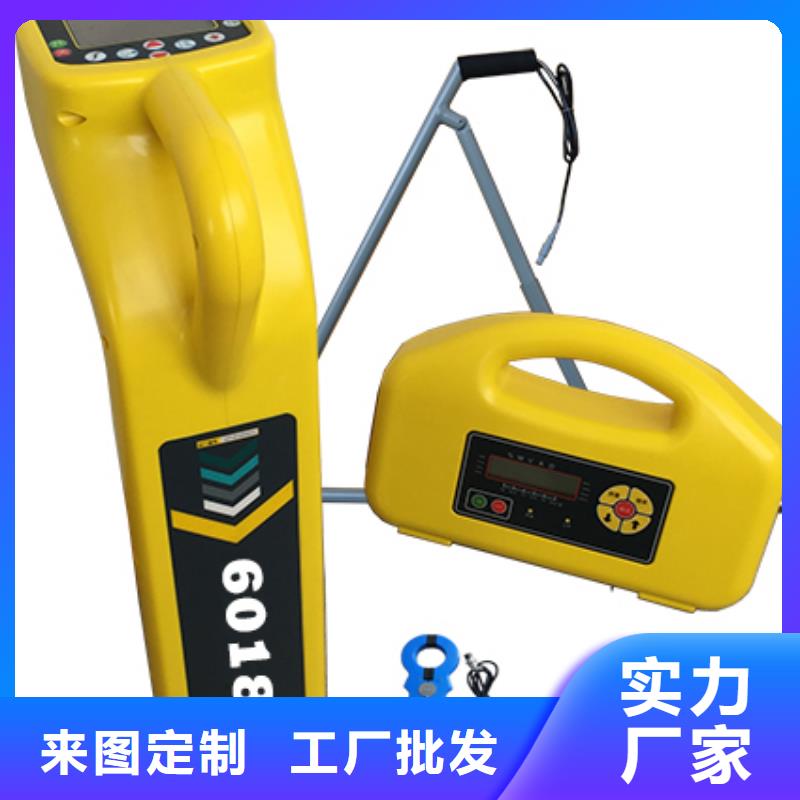

地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。

地埋电缆管线探测仪将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地端也应解开，将发射机的红色接线夹夹一条完好芯线，黑色接线夹夹在打入地下的接地针上。在电缆的对端，将对应芯线接打入地下的接地针接地。注意：尽量使用接地针，而不要直接用接地网！至少在电缆的对端必须用接地针，接地针还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流会从发射机流经芯线，在电缆对端流入大地，流回近端后返回发射机。这种接法在地面探测时接收机可以感应到很强的信号，信号特性比较明确，可以充分利用仪器的电流方向判定功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下进行路径查找。另外电缆接地，流经电缆的信号电压很低，难以对邻线产生电容耦合，从而减少干扰。由于芯线和大地之间存在电阻和分布电容，随距离的增加，电流会逐渐减小。但若接地良好，可以不予考虑。芯线和大地相接的方法使用较繁琐，但目标电缆上的有效电流，且不易受邻近电缆干扰，若电缆绝缘好，发射电流就更不会流到交叉的其他金属管线上，所以在特别复杂的环境应优先采用本方法。
